NW-WM1ZM3

Bärbara musikspelare

Komponenter av hög kvalitet

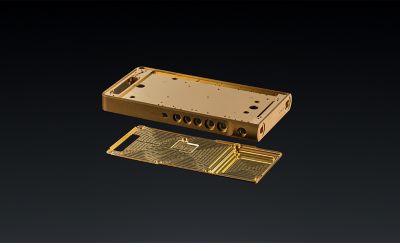

Demonterat metallchassi till Sony NW-WM1ZM3

Kompromisslösa komponenter för ett makalöst ljud

Huvudchassit och det bakre chassit är båda precisionsfrästa ur syrefri koppar (OFC) för hög ljudkvalitet. Huvudchassit har guldpläterad OFC med 99,99 % renhet, medan det bakre chassit har OFC med 99,96 % renhet och direkt guldplätering. Resultatet är en klar och kraftfull bas, en expansiv ljudbild och mellan- och högfrekventa ljud som klingar ut på ett vackert sätt.

Direktkopplad konstruktion för exceptionellt stabil jordning

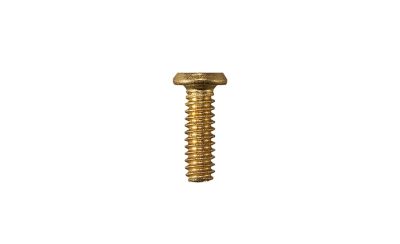

Huvudchassit och det bakre chassit är direkt fästa i konstruktionen med guldpläterade skruvar med låg resistans. Detta ger en stabilare jordanslutning vilket resulterar i en jämn, utökad återgivning av höga frekvenser.

Trogen ljudåtergivning

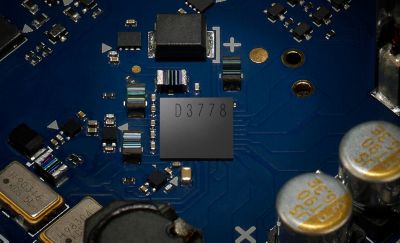

Den digitala förstärkaren S-Master™ HX, som utvecklats fristående för WALKMAN®, stöder det inbyggda DSD-formatet samt en balanserad och hög uteffekt.

Dessutom har vi utvecklat en avancerad look-ahead-brusformare som förutser och hanterar kvantiseringsbrus i förväg, vilket förbättrar prestandan vid D/A-omvandling. Den reagerar snabbt på plötsliga förändringar i ljudet och ger en kraftfull, energisk bas samt ett klart och snabbt ljud. WM1ZM3 har tre valbara look-ahead-typer.

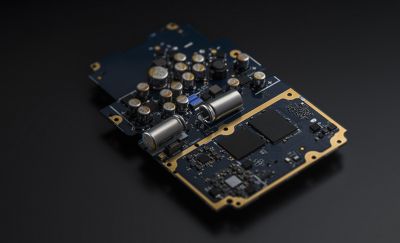

Närbild av ljudkretsar och kondensatorer i NW-WM1ZM3

Kraftfull strömförsörjning

Bra ljud börjar med tillförlitlig strömförsörjning. Vår omsorgsfullt konstruerade strömförsörjning har komponenter i toppklass, bland annat en stor andra polymerkondensator med fast elektrolyt för omedelbar strömförsörjning och kompromisslös dynamik. Vår känsla för detaljer sträcker sig även till handlödda OFC-ledningar, som ger kraftfull bas, exceptionell klarhet och en bred och omslutande ljudbild.

Stora dubbla polymerkondensatorer med fast elektrolyt

Stora polymerkondensatorer med fast elektrolyt ger de kraftreserver som behövs för att reagera på plötsliga förändringar i effektbehovet. Som ett led i designfilosofin för DMP-Z1 har särskilda kondensatorer tilldelats både den digitala delen och ljudsektionen. Det gör att brus som genereras i de digitala kretsarna kan absorberas inom sitt eget block, vilket minimerar dess påverkan på ljudkretsarna.

Resultatet är en kraftfull och exakt basåtergivning liksom klarare och skarpare sång.

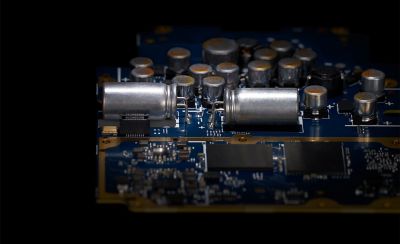

Stora dubbla polymerkondensatorer med fast elektrolyt på PCB

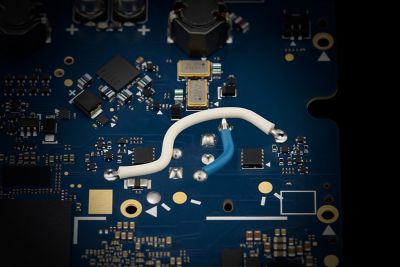

Närbild av ljudkretskortet i NW-WM1ZM3 med handlödda OFC-kablar

Ljudströmförsörjning direkt via en OFC-kabel

Handlödda OFC-kablar förbättrar ljudkvaliteten ytterligare genom att säkerställa en renare strömväg, minimera brus från kretskortet och ge större detaljrikedom, mer kraft och en bredare ljudbild.

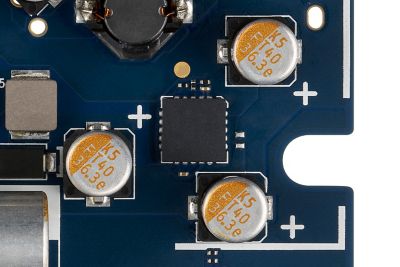

Närbild på LDO-regulatorn med extremt lågt brus

LDO-regulator med extremt lågt brus

En integrerad krets med hög strömkapacitet säkerställer en stabil strömförsörjning, så att S-Master kan prestera till sin fulla potential. Detta eliminerar omkopplingsbrus och störningar vilket ger ett klart och kraftfullt ljud tack vare den högkvalitativa strömförsörjningen.

FT CAP3 (högpolymerkondensator)

FT CAP3, som specialbyggts för Sony och anpassats av Sony-utvecklare, används i alla avkopplingskondensatorer i ljudblockets strömkälla. Den sakkunskap som utvecklats inom förstklassigt hemmaljud har förbättrat ljudåtergivningen och skapat ett jämnare ljud med ett bredare ljudfält, bättre transparens och mer distinkt bas.

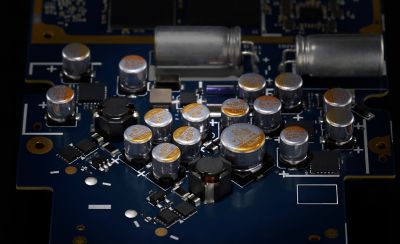

Uppsättning av FT CAP3 (polymerelektrolytkondensatorer) på PCB

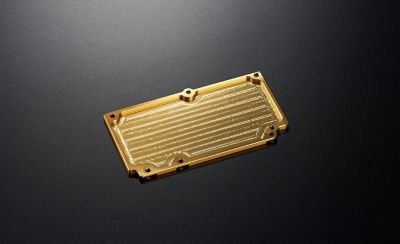

Polerat block i OFC

Ett fräst block i syrefri koppar täcker det digitala blocket, vilket både förbättrar digital ljudbehandling, och avskärmning av brus för digitala blockelement, som exempelvis applikationsprocessorn och minnesenheter. Detta ger ett tydligare ljud som nästan verkar komma från tomma intet.

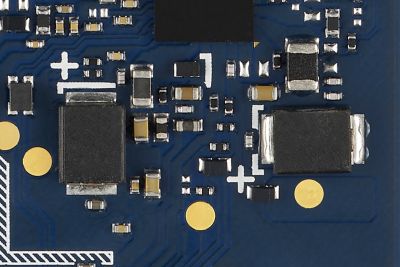

Närbild av polymerelektrolytkondensatorer i NW-WM1ZM3

Högpolymerkondensatorer

Polymerelektrolytkondensatorerna i WM1ZM3 används för att stärka förstärkningsblockets strömförsörjning för obalanserad utsignal. Detta förbättrar återgivningen av låga frekvenser och ger en mer expansiv lyssnarupplevelse.

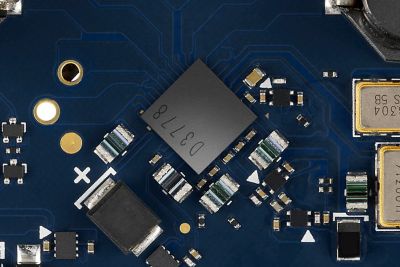

Filmkondensatorer

Högkvalitativa filmkondensatorer ger spänning med linjär respons vid alla frekvenser, vilket ger mindre distorsion och brus.

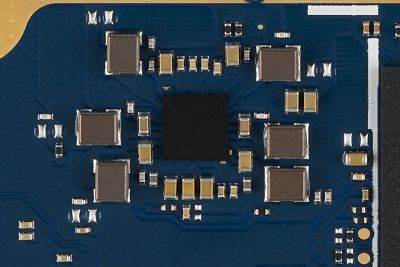

Induktorer

Induktorerna i det digitala blockets strömförsörjning bidrar till ett rent ljud.

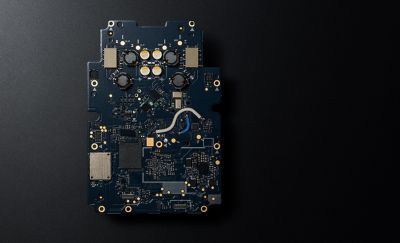

Huvudkretskortet i Sony NW-WM1ZM3-ljudspelaren

Tillverkad för perfekt ljud

Vi har inte bara uppgraderat ett antal komponenter, utan har också optimerat komponenternas placering för att ytterligare förbättra ljudkvaliteten hos WM1ZM3.

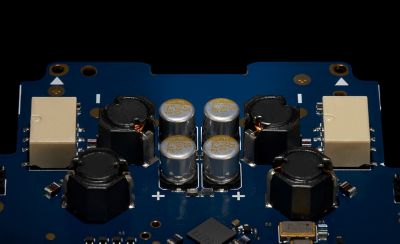

Stor OFC-spole för balanserad utsignal

För att leverera den optimala balanserade utsignalen från den digitala förstärkaren används en större spole av högrent 4N-koppar som L-C-filter. Med hjälp av platt ledande tråd har vi uppnått lägre distorsion och lägre resistans, vilket ger en förbättrad ljudupplösning oavsett frekvens. Nu känns ljudet klarare och mer detaljerat än tidigare.

Komponenter visas, inklusive stor spole av högrent 4N-koppar och en digital förstärkare

KIMBER KABLE®

Kabelmaterialet från förstärkarbasen till det balanserade hörlursuttaget har tjock KIMBER KABLE®, precis som på musikspelaren DMP-Z1. Det bidrar till att stänga ute externt brus, överföra högkvalitativa ljudsignaler och uppnå kraftfullt och jämnt ljud.

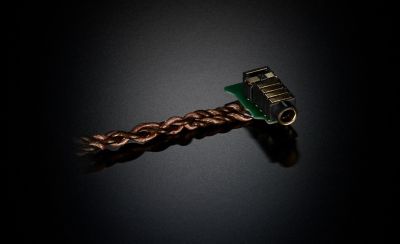

Tvinnade interna koppartrådar för hörlursuttaget

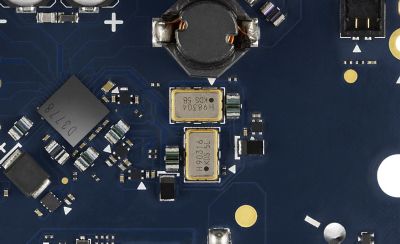

Kristalloscillatorer

Två kompakta kristalloscillatorer med lågt fasbrus garanterar precisionsklockstabilitet på flera samplingsfrekvenser på 44,1 kHz och 48 kHz. Kristallelektrodstycket formas via förångningsdeposition av guld för stärkta elektriska egenskaper och bättre instrumentseparation. Det är som om en slöja lyfts och brus minskas för en tydlig, öppen ljudåtergivning.

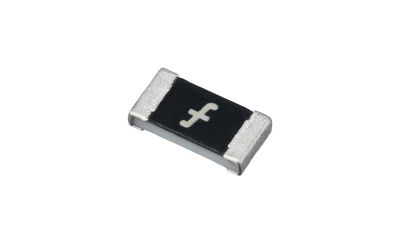

Resistor för bra ljud

Den ytmonterade resistorn för bra ljud säkerställer jämn, effektiv effektfördelning till kretsens komponenter för en jämn ljudkvalitet.

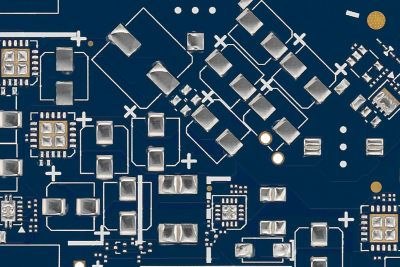

Signalväg med precisionsmonterade ytmonteringskretsar

Omsmältningslödmetall som innehåller guld

I WM1ZM3 används lödtenn för omsmältningslödning som innehåller guld till stora delar av hela kretskortets yta. Den sammantagna effekten blir därför betydande och omfattar bland annat bättre ljudlokalisering och ett bredare ljudbild.

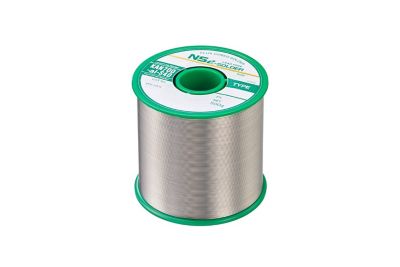

Högkvalitativ lödmetall som innehåller guld

Guldets utmärkta ledningsförmåga säkerställer att signalförlusten blir så liten som möjligt. För att ljud och röster ska förmedlas tydligare ansluts kretsen i WM1ZM3 till batteriet via en förstklassig, blyfri lödmetall som innehåller en liten mängd guld och specialtillverkats för ljud.

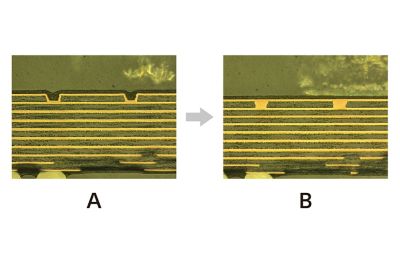

Mikrosnittsjämförelse av den förbättrade ledarstrukturen på kretskortet

Lågt dielektriskt kretskort och fylld via

I mönsterkortet används tio lager av material med låg dielektrisk konstant för att säkerställa exakt signalöverföring, medan viahålen är kopparfyllda för att ytterligare minska impedansen. Resultatet är ett brett ljudfält med tydligt, klart ljud.

[A] Normal via [B] Fylld via

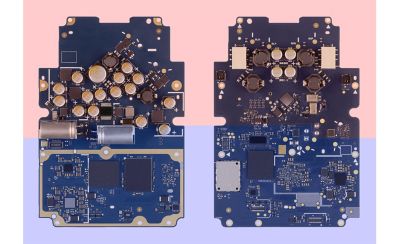

Optimerad kretskortlayout

Genom att dela upp ljudblocket (markerat med rött) och strömblocket/det digitala blocket (i blått) har kretskortets layout optimerats för att säkerställa att ljudet inte påverkas av digitalt brus.

Kretskortslayout för NW-WM1ZM3, jämförelse av de två ljudkretskorten

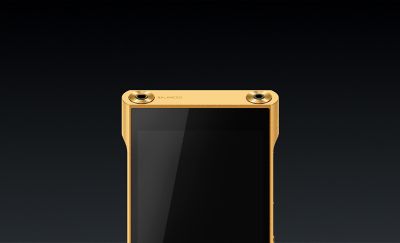

Närbild på den övre hörlursuttagsdelen på NW-WM1ZM3

Balanserad anslutning

WM1ZM3 har en balanserad kontakt som utformats för den balanserade anslutningskabeln på 4,4 mm i diameter. Den separerar vänster och höger ljudsignaler och minimerar signalöverföringsförluster och resulterande ljudförsämringar.
